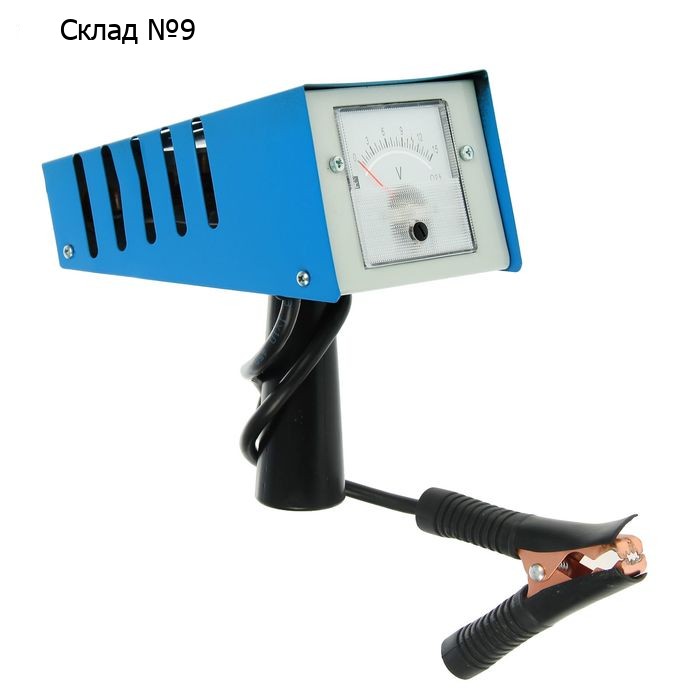

Нагрузочная вилка для аккумулятора НВ-02, 12 В, 100/200 А

Нагрузочная вилка предназначена для определения степени заряженности и исправности автомобильной аккумуляторной батареи с номинальным напряжением 12 вольт; а также проверки исправности генератора бортовой сети с помощью высокоточного вольтметра. Нагрузочная вилка НВ-02 имеет две спирали и подходит для проверки аккумуляторов как малой и средней емкости (подключается одна спираль, ток нагрузки 100 А), так и повышенной емкости (подключается две спирали, ток нагрузки 200 А).

С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной. Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В. Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку. Если напряжение ниже 1,4 В, батарея неисправна. Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В - о 50%-ной разрядке, в диапазоне 1,6-1,7 В - о 25%-ной разрядке, в диапазоне 1,3-1,4 В - о 100%-ной разрядке или о неисправности элемента. При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.

• Легкая коммутация спиралей упрощает использование прибора
• Большой вольтметр облегчает считывание показаний
• Коррозиестойкое покрытие корпуса прибора
• Проверка аккумулятора с помощью нагрузочной вилки
• Номинальное напряжение АБ: 12 В
• Емкость тестируемых АБ: 15-240 А-ч
• Диапазон вольтметра: 0-15 В
• Точность: 2,5%
• Рабочий диапазон температур: –30°С – +60°С
• Ток нагрузки: 100 А, 200 А
• Напряжение: 0-15 В
• Тип вольтметра: Стрелочный
• Время измерения: не более 9 сек.
• Номинальное сопротивление: 0,1 Ом ± 10%

Время измерения:

• Спирали подключены: не более 5 сек.
• Спирали отключены: не ограничено
